ปัจจุบันปั๊มลม หรือ เครื่องอัดอากาศ ถือเป็นหัวใจหลักในกระบวนการผลิต เกือบทุกอุตสาหกรรมที่ใช้เครื่องจักรจำเป็นต้องมี ปั๊มลมในการผลิตลมให้เครื่องจักรทำงาน ดังนั้นการใช้งานของปั๊มลมจึงมีความหลากหลาย สำหรับการเลือกไปใช้งานให้เหมาะสมกับเครื่องจักร และ อุตสาหกรรมแต่ละประเภท หลายอุตสาหกรรมมีความจำเป็นที่จะต้องผลิตสินค้าที่แตกต่างกันออกไป โดยต้องคำนึงถึงคุณภาพสินค้า ปั๊มลมแบบไร้น้ำมัน ( Oil Free ) จึงเป็นทางเลือกที่ดีที่สุดในการนำมาใช้งานกับเครื่องจักร

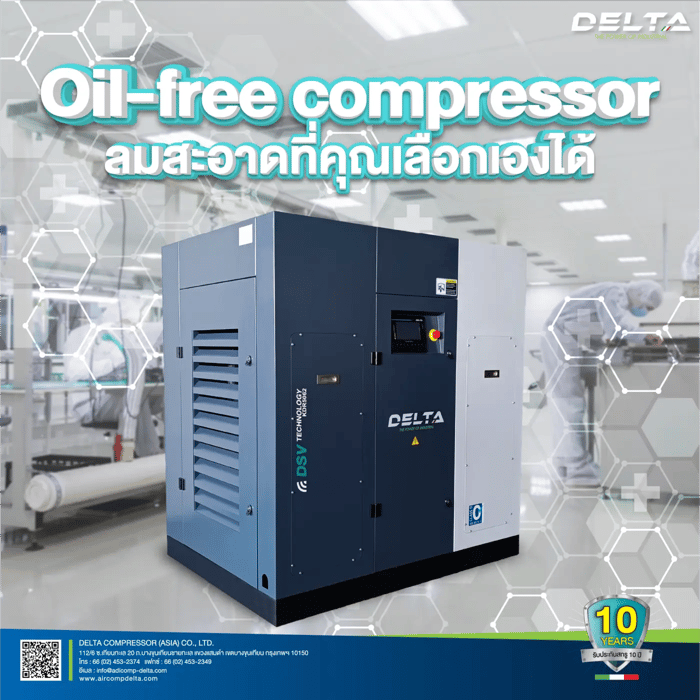

Delta Scroll Air Compressor
DELTA SCROLL AIR COMPRESSOR ( OIL - FREE ) 3.7 - 30 kw ปั๊มลม oil free แบบสกรอล์ไร้น้ำมัน ของ Delta ได้รับการรับรองคุณภาพอากาศระดับมาตรฐานสากล ISO 1217.Ed.3.Annex C-1996 โรงงานที่นำปั๊มลม Delta Scroll Air Compressor นี้ไปใช้จึงมั่นใจได้ว่า การนำไปใช้งานจะได้รับมาตรฐาน ความสะอาด ปลอดภัย พร้อมทั้งช่วยประหยัดพลังงาน อีกทั้งการซ่อมเครื่องปั๊มลม ยังสามารถบำรุงรักษาได้ง่าย มีเสียงเงียบ ขนาดกะทัดรัด ติดตั้งง่ายไม่เปลืองพื้นที่ใช้งานและสามารถผลิตอากาศที่ปราศจากน้ำมันได้ 100% เหมาะกับการใช้งานในระบบอุตสาหกรรมต่างๆ ที่สำคัญ เช่น อิเล็กทรอนิกส์ ยา โรงพยาบาล สิ่งพิมพ์ ยานยนต์ มหาวิทยาลัย ทันตกรรม ระบบเติมอากาศ อาหารและเครื่องดื่ม ฯลฯ

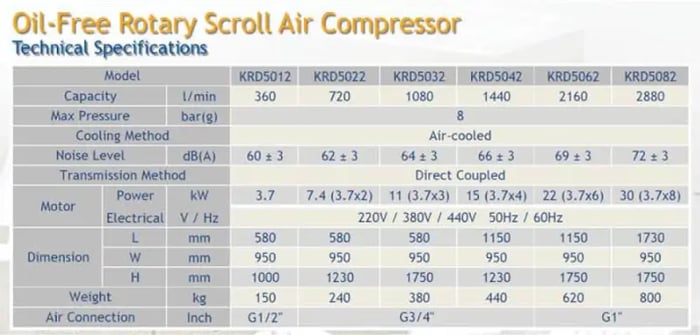

ปั๊มลมแบบไร้น้ำมัน Delta Scroll Air Compressor ขนาดของปั๊มลมมีขนาดตั้งแต่ 3.7 – 30 kw หรือ 5 – 40 HP
KRD5012 ขนาด 3.7 kw ( 5 HP ) มีมอเตอร์ 1 ตัว ทำลมได้ 360 L/min
KRD5022 ขนาด 7.4 kw (10 HP ) มีมอเตอร์ 2 ตัว ทำลมได้ 720 L/min
KRD5012 ขนาด 11 kw ( 15 HP ) มีมอเตอร์ 3 ตัว ทำลมได้ 1080 L/min
KRD5012 ขนาด 15 kw ( 20 HP ) มีมอเตอร์ 4 ตัว ทำลมได้ 1440 L/min
KRD5012 ขนาด 22 kw ( 30 HP ) มีมอเตอร์ 6 ตัว ทำลมได้ 2160 L/min
KRD5012 ขนาด 30 kw ( 40 HP ) มีมอเตอร์ 8 ตัว ทำลมได้ 2880 L/min
จุดเด่นของ Delta Scroll Air Compressor
ออกแบบให้มีเสียงที่เงียบขณะปั๊มลมทำงาน ระดับเสียง 60 -72 เดซิเบล (dBA) เท่านั้น
- อากาศสะอาดระดับมาตรฐานสากล ISO 1217.Ed.3.Annex C-1996
- มีระบบ Auto Restart เมื่อไฟดับหรือไฟกระชากเครื่องปั๊มลมดับ ระบบจะ Start การทำงานเอง
- ให้ความสำคัญกับการอนุรักษ์พลังงาน โดยเลี่ยงการใช้น้ำมัน
- บำรุงรักษาง่าย รวมไปถึงการ ซ่อมเครื่องปั๊มลม แบบไม่ยุ่งยาก
- ชิ้นส่วนภายในปั๊มลมที่ต้องเคลื่อนที่มีอยู่น้อย
- ออกแบบระบบภายใน ขนาดที่ไม่ใหญ่และใช้พื้นที่วางปั๊มลมไม่มาก
- ระบบควบคุมหน้าจอคอนโทรลใช้งานง่าย
- บอกค่าแรงดันและอุณหภูมิแบบเรียลไทม์ สามารถมอนิเตอร์ตรวจสอบสถานะการทำงานแบบเรียลไทม์
- ปกป้องระบบด้วยการใส่รหัสผ่านก่อนการตั้งค่าพารามิเตอร์
- หน้าจอบำรุงรักษาที่สามารถเข้าใจได้ง่าย ตรวจเช็คข้อผิดพลาดได้รวดเร็วขึ้น และยังช่วยแจ้งเตือนการบำรุงรักษา
หลักการทำลม คือ Scroll ประกอบด้วย 2 ชิ้นส่วน Rotor รูปเกลียวขดม้วนที่เชื่อมต่อกัน นั่นคือตัวหมุนตัวหนึ่งอยู่กับที่ และ Rotor อีกตัวมีมอเตอร์ขับเคลื่อนให้หมุนเป็นวง rotor จะแกว่งอย่างต่อเนื่องโดยไม่มีโลหะสัมผัสกัน ขณะที่อากาศถูกอัดเข้าเป็นปริมาตรที่เล็กลงเรื่อย ๆ เป็นกระเปาะอากาศรูปร่างจันทร์เสี้ยว เรามาศึกษาเพื่อทำความเข้าใจกลไกของการบีบอัดแบบปริมาตรแทนที่ในปั๊มลมประเภท Scroll rotor หมุนเป็นวงได้รับการขับเคลื่อนโดยเพลาข้อเหวี่ยงช่วงชักสั้นและหมุนเยื้องรอบ ๆ ศูนย์กลางของตัวหมุนคงที่ การเคลื่อนที่ของ rotor จะสร้างแรงดูดที่จะดูดอากาศเข้ามาทางช่องรับอากาศที่ด้านบนของเฮาส์ ซึ่งอากาศหรือก๊าซที่ถูกจับอยู่ในกระเปาะอากาศระหว่าง 2 rotor จะค่อย ๆ ถูกบีบอัดขณะที่เคลื่อนเข้าสู่ตรงกลางของเฮาส์ซึ่งที่มีพอร์ตขาออกและวาล์วป้องกันการไหลย้อนกลับ ก๊าซที่ถูกบีบอัดและมีแรงดันจะถูกปล่อยออกจากพอร์ตขาออกตรงกลางของเครื่องอัดอากาศ หรือ เครื่องปั๊มลม( Oil Free )ชนิดนี้ วาล์วป้องกันการไหลย้อนกลับหรือวาล์วกันกลับจะป้องกันไม่ให้ก๊าซหรือสารทำความเย็นไหลย้อนกลับ
การหมุน 180° หรือแบบปริมาตรแทนที่เป็นขั้นตอนจะช่วยให้ชิ้นส่วน rotor เสถียรภาพในแนวรัศมี เพราะว่าห้องบีบอัดจะมีขนาดเล็กลงเรื่อย ๆ ขณะที่อากาศหรือก๊าซถูกบีบอัดภายในเครื่องอัดอากาศ หรือ เครื่องปั๊มลม มักเรียกการบีบอัดประเภทนี้ว่าการบีบอัด (Compression) ภายใน กระบวนการนี้จะช่วยลดการรั่วไหลเนื่องจากความแตกต่างของแรงดันในกระเปาะอากาศนั้นต่ำกว่าความแตกต่างของแรงดันระหว่างทางเข้าและทางออก คล้ายกับการบีบอัดภายในของปั๊มลมสกรู ( Oil Free ) ปริมาณของการบีบอัดภายในจะถูกกำหนดโดยการออกแบบช่องระบาย ปั๊มลม Scroll สามารถบีบอัดอากาศหรือก๊าซได้มากขึ้นโดยใช้พลังงานโดยรวมที่ต่ำกว่า เนื่องจากมีการออกแบบช่องระบายที่เป็นเอกลักษณ์ เมื่อเทียบกับเครื่องอัดอากาศ หรือ ปั๊มลมชนิดอื่น ปั๊มลม Scroll จะมีประสิทธิภาพการทำงานสูงสุดในด้านปริมาตร เพราะว่าไม่มีลูกสูบที่จะบีบอัดก๊าซโดยแต่ละ Rotor จะใช้ motor ในการผลิตลม 5 แรง ถ้าต้องการปริมาณลมมากขึ้นจำนวนตัวหมุนก็จะมากขึ้นตามปริมาณ Flow Rate Consumption โดยลมที่ทำได้ต่อ 2 vortex (Stator และ Rotor) คือ 420L/min และ Operating Pressure คือ 6.5-10 bar
Delta scroll compressor เป็น Product ที่ผลิตขึ้นมาเพื่ออุตสาหกรรมอาหารและยา โดยเฉพาะ Oil free ที่ไม่มี Oil content หลุดมาใน Compressed air เลย และอีกทั้งมาพร้อมกับการ Monitoring Scroll Compressor แบบ Real-time ผ่าน program DSV หรือ Delta Smart Vision
